Le boîtier DCL (Dispositif de Connexion pour Luminaire) est le standard dans les habitations modernes. S’il simplifie l’installation d’une ampoule ou d’une suspension légère, il montre ses limites face à des pièces de caractère. Dès que vous installez un lustre en cristal, une suspension industrielle en métal ou un luminaire volumineux, le crochet en plastique d’origine devient une source d’inquiétude. Remplacer le crochet DCL par une vis de fixation directe dans la structure est la solution pour garantir la pérennité de votre installation et la sécurité des occupants.
Pourquoi le crochet DCL standard est-il parfois insuffisant ?
La norme NF C 15-100 impose l’installation de boîtiers DCL dans les logements neufs. Ces boîtiers intègrent un crochet prévu pour supporter une charge théorique jusqu’à 25 kg. Cette valeur est optimiste et dépend de la qualité du plastique ainsi que de la rigidité de sa fixation dans le plafond.
Dans la pratique, il est conseillé de ne pas dépasser 5 à 10 kg sur un crochet standard, surtout s’il est sollicité par des vibrations ou des manipulations. Au-delà, le plastique peut travailler, s’étirer ou céder. De plus, certains luminaires design possèdent une platine large qui interdit l’usage du crochet central. Le passage à une fixation par vis devient une nécessité technique.
Les risques d’une surcharge sur un dispositif plastique
Une surcharge sur un crochet DCL ne se manifeste pas toujours immédiatement. Le fluage du matériau plastique peut prendre plusieurs mois. Si vous constatez que le cache du luminaire ne plaque plus parfaitement au plafond, c’est le signe que le système d’accroche se déforme. En remplaçant ce crochet par une tige filetée ou une vis ancrée dans la structure porteuse, vous éliminez ce risque de fatigue mécanique.

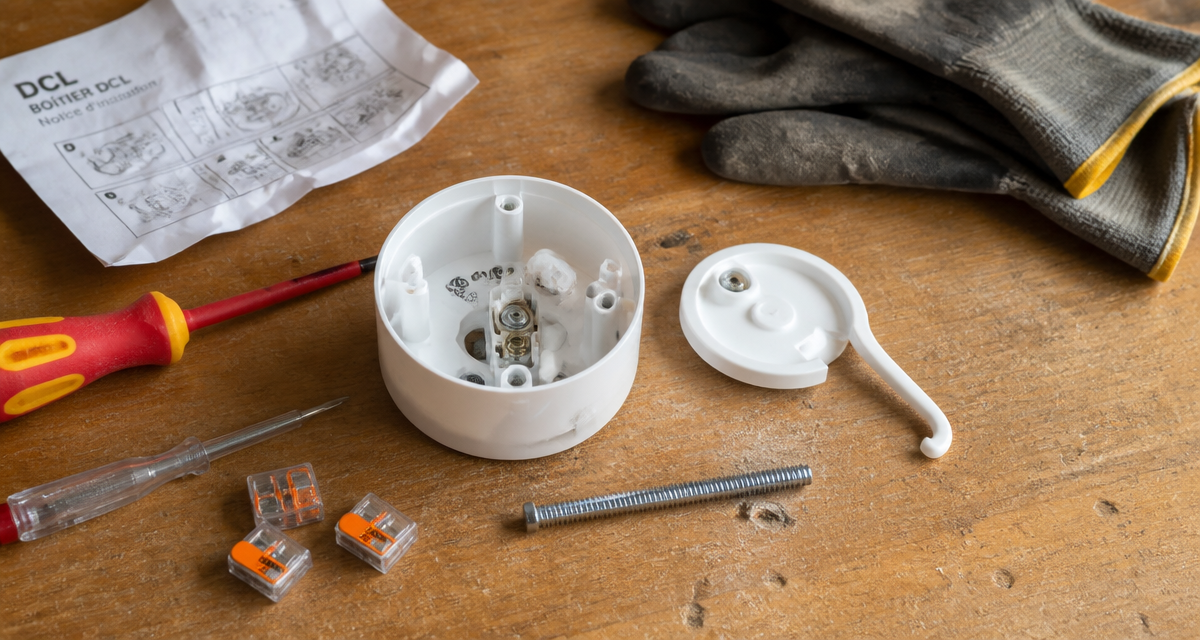

Le matériel nécessaire pour une fixation renforcée
La réussite de l’opération repose sur l’adéquation entre le support (placo, béton, bois) et la visserie choisie. Réunissez les outils adaptés avant de commencer.
Vous aurez besoin d’une vis à métaux ou tige filetée, généralement de diamètre 6 mm (M6), pour se visser dans le filetage central du boîtier ou atteindre le support. Prévoyez un testeur de tension pour vérifier l’absence de courant, un tournevis isolé, une pince coupante et des connecteurs rapides type Wago, plus fiables que les anciens dominos.
| Poids du luminaire | Type de fixation recommandé | Diamètre de la vis / tige |
|---|---|---|
| Moins de 5 kg | Crochet DCL d’origine | Standard |
| Entre 5 et 15 kg | Vis à métaux dans boîtier renforcé | 6 mm (M6) |
| Plus de 15 kg | Ancrage direct dans le plafond | 8 mm (M8) |
Guide pas à pas : remplacer le crochet par une vis de fixation
Cette procédure demande de la précision. L’objectif est de transférer la charge du luminaire vers un point d’ancrage solide.
Étape 1 : Sécurisation et démontage
Coupez le disjoncteur correspondant au circuit d’éclairage au tableau électrique. Vérifiez l’absence de tension avec votre testeur. Une fois la sécurité assurée, dévissez le crochet en plastique du boîtier DCL en le tournant dans le sens inverse des aiguilles d’une montre. Retirez la fiche DCL si votre nouveau luminaire nécessite un raccordement direct.
Étape 2 : Préparation de l’ancrage
Observez le fond de votre boîtier DCL. S’il est fixé à une traverse métallique, vous pourrez y visser une tige filetée M6. Si le boîtier est simplement clipsé dans du placo, vous devrez utiliser une vis plus longue pour atteindre la dalle en béton ou la solive en bois située au-dessus. Attention : ne percez jamais le fond du boîtier plastique au hasard, car des fils électriques circulent derrière.
Pour un luminaire très lourd, l’idéal est de traverser le boîtier pour visser une tige filetée directement dans un ancrage chimique ou une cheville à expansion métallique. Cette méthode garantit que le poids repose sur l’ossature du bâtiment et non sur la boîte de dérivation, évitant ainsi tout affaissement du plafond.
Étape 3 : Raccordement électrique
Une fois la vis ou la tige filetée en place, passez les fils électriques à travers la platine de votre luminaire. Utilisez des connecteurs rapides pour relier la phase, le neutre et la terre. Assurez-vous qu’aucun fil n’est pincé lors de la remontée de la coupole. La mise à la terre est cruciale si votre luminaire possède une armature métallique.
Étape 4 : Fixation finale et test de charge
Vissez l’écrou ou la platine sur votre nouvelle fixation. Avant de refermer, exercez une pression manuelle ferme sur l’ensemble pour vérifier l’absence de jeu. Si tout est stable, remontez le cache esthétique, réenclenchez le courant et testez votre luminaire.
Les erreurs classiques à éviter lors de la modification
La modification d’un point de centre DCL demande de la vigilance. La première erreur est d’utiliser une vis à bois directement dans le filetage prévu pour une vis à métaux. Vous risqueriez de détruire le pas de vis. Utilisez toujours une visserie compatible avec le filetage du boîtier, souvent du M6.
Une autre erreur est de négliger la longueur de la vis. Si elle est trop courte, elle ne prendra que sur quelques filets, ce qui est insuffisant. À l’inverse, une vis trop longue pourrait percer une gaine électrique située au-dessus. Mesurez la profondeur disponible avant d’insérer votre tige.
Si vous êtes locataire, cette modification doit être réversible. Conservez le crochet DCL d’origine et la fiche de connexion. Vous devrez remettre le dispositif en état avant votre départ, car le boîtier DCL est un équipement obligatoire du logement.
