L’installation de panneaux photovoltaïques ne nécessite pas systématiquement l’achat de structures métalliques standardisées. Pour les bricoleurs en quête d’autonomie, fabriquer un support en bois constitue une alternative économique, esthétique et modulable. Que ce soit pour une installation au sol, sur le toit d’un abri ou pour un kit nomade, le bois offre une flexibilité précieuse. Toutefois, pour garantir la résistance de votre structure face aux intempéries pendant deux décennies, une simple pile de planches ne suffit pas. Voici comment concevoir un châssis robuste, optimisé pour le rendement énergétique et parfaitement sécurisé.
Pourquoi privilégier le bois pour votre structure photovoltaïque ?
Le choix du bois dépasse la simple question budgétaire. Ce matériau absorbe les vibrations, se travaille avec des outils conventionnels et présente une empreinte carbone inférieure à celle de l’acier galvanisé ou de l’aluminium. Pour un projet DIY, il permet d’ajuster les dimensions au millimètre près, s’adaptant ainsi aux configurations de terrain les plus atypiques.
Testez vos connaissances sur la fabrication d’un support solaire
Le choix de l’essence : la clé de la longévité
Tous les bois ne résistent pas de la même manière aux rayons UV et à l’humidité. Pour un support extérieur permanent, évitez le sapin ou le pin non traité, qui se dégradent rapidement. Privilégiez des bois de classe d’emploi 4, capables de supporter un contact permanent avec l’humidité, ou a minima de classe 3 pour une exposition fréquente aux intempéries.
Le Douglas, lorsqu’il est purgé d’aubier, offre un excellent rapport qualité-prix. Le Mélèze, dense et naturellement imputrescible, convient parfaitement aux environnements de montagne. Le pin traité autoclave reste la solution la plus accessible grâce à son traitement chimique en profondeur contre les champignons et les insectes. Enfin, le chêne ou le châtaignier garantissent une durabilité exceptionnelle, bien que leur densité rende le perçage plus exigeant.
Comparatif : Bois vs Aluminium
Le support en bois DIY affiche un coût estimé entre 40 et 80 €, contre 120 à 250 € pour un kit aluminium standard. Si le montage bois demande une implication moyenne en termes de découpe et de perçage, il offre une personnalisation totale de l’angle et de la hauteur, là où les kits industriels imposent souvent des réglages d’usine limités. Avec un entretien régulier, une structure en bois peut atteindre une durée de vie de 15 à 25 ans.
Le matériel et les outils indispensables pour le montage
La précision de l’assemblage garantit la solidité de l’édifice face aux vents violents et prévient les tensions mécaniques sur les cellules de silicium. Avant de débuter, assurez-vous de disposer d’une scie circulaire, d’une perceuse-visseuse performante, d’un niveau à bulle et d’un rapporteur d’angle.
Quincaillerie : la priorité à l’inox
L’utilisation de vis à bois standard en acier zingué provoque inévitablement des coulures de rouille et fragilise la structure. L’usage de visserie inox (A2 ou A4 en bord de mer) est impératif. Prévoyez des tirefonds pour les fixations structurelles lourdes et des équerres de renfort si votre support dépasse un mètre de hauteur.
Pour optimiser la conception, chaque zone de contact entre deux pièces de bois doit éviter la stagnation d’eau. En insérant une rondelle en caoutchouc ou un joint EPDM entre le cadre en bois et le cadre en aluminium du panneau, vous créez une rupture de capillarité efficace. Cette attention aux détails empêche l’humidité de stagner et protège la fibre ligneuse contre le pourrissement prématuré.
Étapes de fabrication : du plan à la mise en service

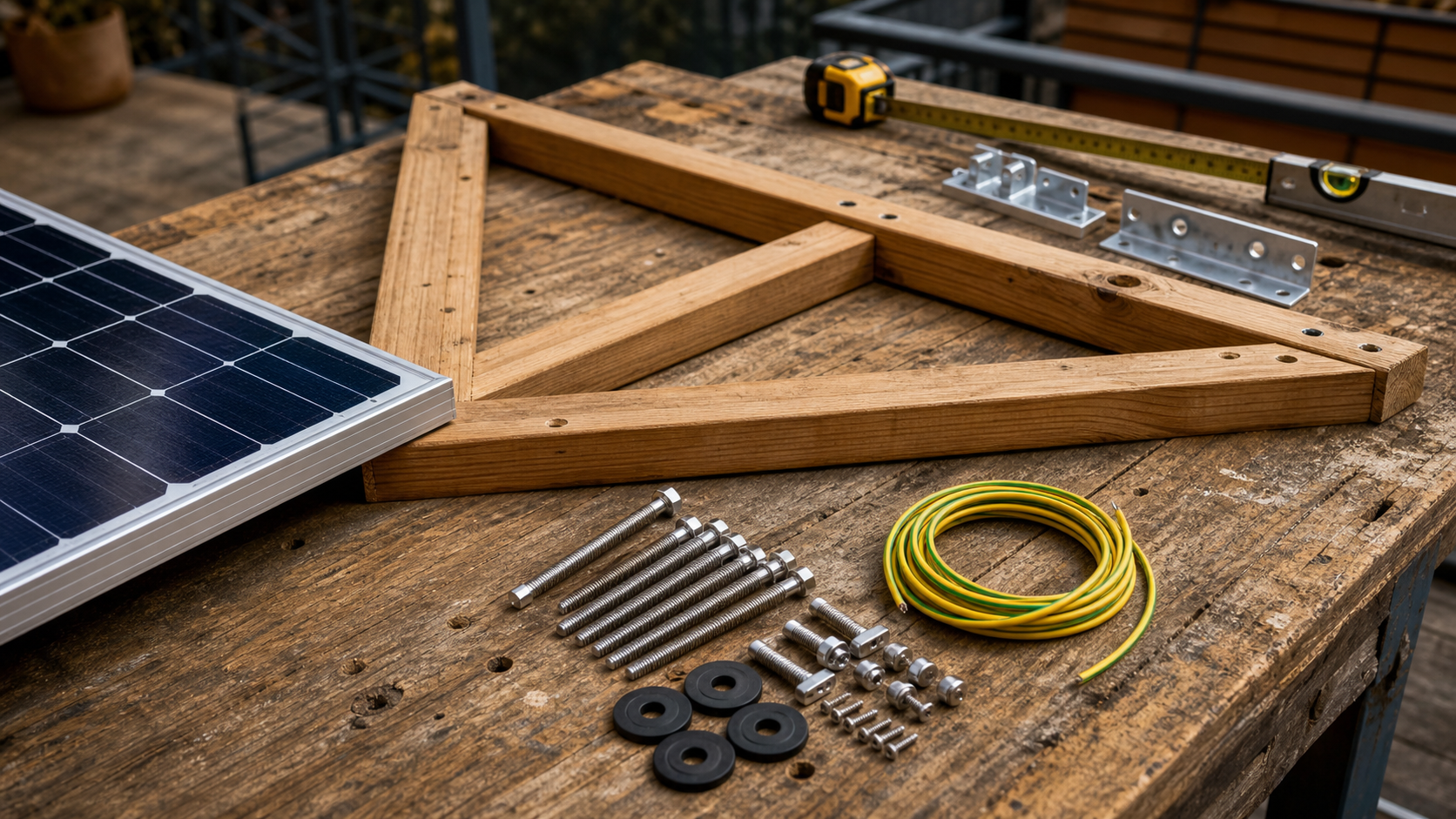

La structure la plus efficace pour une installation au sol ou sur toit plat est le chevalet, ou triangle rectangle, qui permet de maintenir une inclinaison optimale.
Étape 1 : Dimensionnement et découpe
Mesurez précisément votre panneau solaire. Le cadre en bois doit être légèrement plus petit que le cadre extérieur du panneau pour que celui-ci repose sur les profilés sans créer de rétention d’eau. Découpez deux montants verticaux, deux bases horizontales et deux traverses obliques, correspondant à l’hypoténuse qui recevra le panneau.
Étape 2 : Assemblage de la structure porteuse
Assemblez les triangles de base en utilisant des vis inox d’une longueur équivalente à au moins 2,5 fois l’épaisseur de la planche. Réalisez systématiquement des pré-trous pour éviter que le bois n’éclate. Reliez ensuite les deux triangles par des entretoises horizontales pour assurer la rigidité latérale. La structure doit être parfaitement d’équerre pour éviter tout voilage du panneau.
Étape 3 : Fixation et mise à la terre
Fixez le panneau via les trous pré-percés de son cadre en aluminium à l’aide de boulons poêliers inox. Bien que le support en bois soit isolant, le cadre du panneau reste conducteur. Vous devez impérativement relier le cadre métallique du panneau à la terre via un câble de protection jaune/vert de 6 mm² pour évacuer les charges statiques et sécuriser l’installation contre la foudre.
Optimisation de l’inclinaison et de l’orientation
Fabriquer son propre support permet de choisir l’angle exact pour maximiser la production. En France, une inclinaison de 30 à 35 degrés offre une production annuelle équilibrée. Pour favoriser l’autonomie hivernale, une inclinaison plus forte, entre 45 et 60 degrés, captera mieux les rayons d’un soleil bas sur l’horizon.
L’avantage du support orientable
En concevant un système de pivot avec un axe boulonné en haut et une jambe de force multi-trous en bas, vous pouvez ajuster l’inclinaison selon les saisons. Ce réglage manuel, effectué quatre fois par an, peut augmenter votre rendement total de 5 à 10 % pour un investissement en matériaux quasi nul.
Lestage et résistance au vent
Un panneau solaire exposé au vent subit des pressions mécaniques importantes. Si votre support est posé au sol, ne comptez pas uniquement sur son poids propre. Utilisez des dalles de béton, des parpaings fixés sur la base horizontale ou des ancres à visser dans le sol. Pour une installation sur toit, assurez-vous que les fixations traversent la couverture pour atteindre la charpente.
Entretien et erreurs classiques à éviter
Une inspection annuelle, idéalement à l’automne, suffit à garantir la pérennité de votre installation. Vérifiez le resserrage des vis, car le bois travaille avec les variations d’humidité. Appliquez une lasure ou une huile protectrice tous les 3 à 5 ans pour préserver l’esthétique et limiter les micro-fissures. Enfin, nettoyez régulièrement les débris végétaux qui pourraient s’accumuler entre le panneau et le bois.
Parmi les erreurs fréquentes, l’absence de ventilation figure en tête de liste. Ne fermez pas les côtés de votre support : les panneaux solaires perdent en efficacité lorsqu’ils chauffent. La circulation de l’air sous le panneau est cruciale pour maintenir une température de fonctionnement basse. De même, évitez toute ombre portée, même partielle, provenant d’une haie ou d’un mur, car une seule cellule à l’ombre peut faire chuter la production de l’ensemble du panneau.
